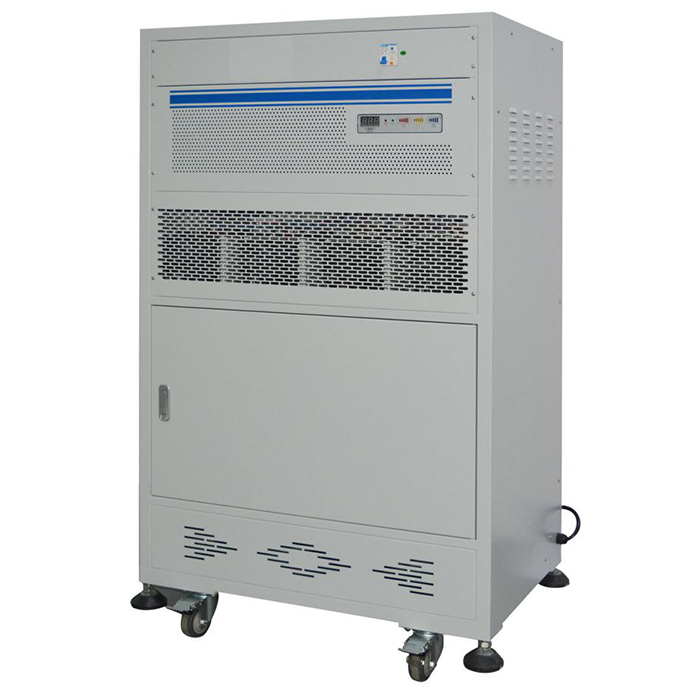

BT-100V20C40F鋰電池充放電測試設備
規格：10-100V 充電20A放電40A
BT-100V20C40F充放電測試設備主要用于鋰電池充放電循環測試，測試項目包括：電池充電電保護電壓、放電保護電壓、容量等。設備具有充電、放電、擱置、循環四個測試工步，通過編輯相應的工步可以讓電池按照設置的流程進行測試。
一、測試儀基本性能
1、 充放電功能：
具有恒流恒壓充電功能、恒流放 電功能，對電池充放電，記錄電池容量。
2、充放電接口
完全滿足電池包充放電同口和充放電分口的要求,即2根線(P+ P-)和3根線(P+ P- C-)。同時可以老化正極板充電保護、負極板放電保護的電動工具電池（CH+ P+ P-）。
3、檢查電壓保護
通過對電池充放電，可檢測電池的充電保護和放電保護是否起作用。
4、安全保護
防反接保護功能；電壓上、下限設置保護；安全放電電流保護；
5、聯機模式
如果儀器單臺或者5臺以內，可以通過串口連接PC電腦；
5臺以上采用網絡連接模式下，PC電腦端只需要提供一個網口，就可以控制60臺以內的儀器。
6、控制系統
軟件系統采用經典成熟的C/S模式，通信方式有串口和網絡兩種方式，串口可以實現短距離若干臺儀器準確通信，網絡可以實現長距離多臺儀器準確通信。
7、管理軟件
基于Windows操作界面，采用SQL數據庫存儲測試數據，極大方便工作人員在線查詢數據和導出數據，按電池條碼碼、時間、設備號可以查看充放電老化曲線圖，同時可以導出曲線圖。
二、具體參數標準
|
輸入電源 |
AC 220V ±10% / 50Hz |
|
|
電壓 |
測量范圍 |
10~100V |
|
精度 |
±（0.2% of reading + 0.2% of range） |
|
|
電流 |
充電范圍 |
200~20000mA |
|
充電精度 |
±（0.2% of reading + 0.2% of range） |
|
|
放電范圍 |
200~40000mA |
|
|
精度 |
±（0.2% of reading + 0.2% of range） |
|
|
充電 |
恒壓截止電流 |
最低200mA |
|
容量 |
精度 |
±1‰ |
|
功率 |
放電功率 |
≦4000W |
|
時間 |
巡檢時間 |
收實時<2S |
|
定時范圍 |
0~999小時/工步 |
|
|
數據記錄間隔 |
≥5S |
|
|
中位機版本 |
1.1系列 |
|
|
充電 |
充電模式 |
恒流恒壓充電 |
|
截止條件 |
電壓、電流、相對時間、過充保護 |
|
|
放電 |
放電模式 |
恒流放電 |
|
截止條件 |
電壓、相對時間、過放保護 |
|
|
循環 |
循環測量范圍 |
1~999次 |
|
單循環工步數 |
100 |
|
|
電壓電流檢測采樣 |
四線制采樣 |
|
|
數據庫 |
采用SQL數據庫管理測試數據 |
|
|
上位機通訊方式 |
基于TCP/IP協議、串口 |
|
|
數據輸出方式 |
EXCEL、TXT、圖表 |
|
|
通信接口 |
網口 |
|
|
每機柜通道數 |
單通道 |
|
|
機柜尺寸 |
W*D*H：800*520*1370（mm） |
|
|
放電池空間尺寸 |
W*D*H：700*400*420（mm） |
|
